什么是光伏預制艙？
光伏預制艙是現階段光伏發電廠所配備光伏發電項目中的輸配電專項設備，其自身內部包含智能化輸配電相關管理電器元件，可實現遠程傳輸、數據自動化分析處理、緊急響動應急處理等無人化管理的需求，較大程度的降低了光伏發電廠自身人力、物力資源的使用。

光伏預制艙是干什么用的？
光伏預制艙主要用于不同的光伏電站設備，適用于分布式光伏并網，比較常見的像是光伏35kv預制艙、光伏10kv預制艙等。

光伏發電廠一般都建造在日光比較充足的野外或者是自建房的屋頂之中，當太陽能電池板將光能轉化為電能過程中12VDC甚至之上微弱的交流電壓，而僅僅通過逆變器的轉換之后并不能夠達到我們?nèi)粘Ｉ钣秒姷南汝P(guān)要求，那么這時候光伏預制艙就能夠及時的解決輸變電的問題。

光伏預制艙通常會配置一次設備、二次設備，進而形成了我們常說的一次設備預制艙和二次設備預制艙，既可以單制作，又可以成套定制加工。作為預制艙裝配式變電站的重要應用，不僅改變了傳統變電站的系統布局、土建設計和施工模式，而且其標準化設計、模塊化組合、工業化生產等環節更是與國家電網公司的智能變電站建設相契合

滄州信合產品配置及要求
1. 箱體內部配置照明（三防燈）、應急照明燈、行程開關、煙霧報警器、遠程監控系統、加熱器、插座及配電箱。

2. 具有配電箱，每個集裝箱的低壓配電和二次柜體低壓控制供電由配電箱完成。配電箱面板開孔以防止HM1，具體配電箱配置以實際生產為準。

3. 箱體內開設電纜溝下入孔，尺寸不小于600mm*600mm;下入孔蓋板不能設計成移開式，要求與箱體固定在一起，通過合頁等構件等實現開合。

4. 箱體非電部分具有接地裝置，整體接地。箱體內所有的電氣設備的非金屬部分與箱體有良好的電氣接地連接。箱體外應有接地裝置，并噴有接地標識。

5. 箱體材料具有防火、防潮、防震，抗銹蝕、防低溫、不掉色、不褪皮和功能，箱體整體壽命大于20年。

6. 確保箱體的頂部不積水，不漏雨；頂部與側面邊沿焊接處能夠使淋雨及壓力性的噴水能被有效阻止于箱體外部且在壽命期不銹蝕。

7. 預制艙采用下進線，艙內敷設防靜電地板高度200mm。光纜和電纜分別設置走線槽，屏柜前后長度方向敷設采用預制光纜，應用接口屏。

8. 預制艙內屏柜后上方安裝活動固定架，運輸安全。
9. 單個艙體配置兩臺空調。且空調具備：
溫度自動設定功能；
斷電自啟動系統；
數據后臺傳輸功能；
空調后臺控制功能。

10.油漆：船舶防腐漆，三層防腐。
底漆：富鋅底漆。
中間：環氧云鐵，隔絕空氣。
面漆：氯化橡膠防腐，防紫外線，防酸堿。

二次設備預制艙產品特點

1、安裝方便快捷，快速并網，節約建造成本，提高土地利用率。

2、艙內屏柜布置合理，線纜整齊，空間利用率高。

3、艙體外表面噴涂防腐漆，起到美觀防腐的效果。

4、艙頂設置一定的坡度，或者設置排水孔，便于艙頂排水。

5、滿足二次設備運行條件，防護等級達到IP54

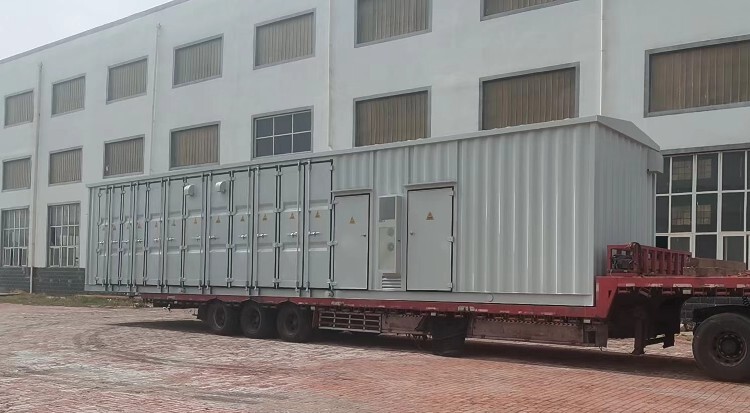

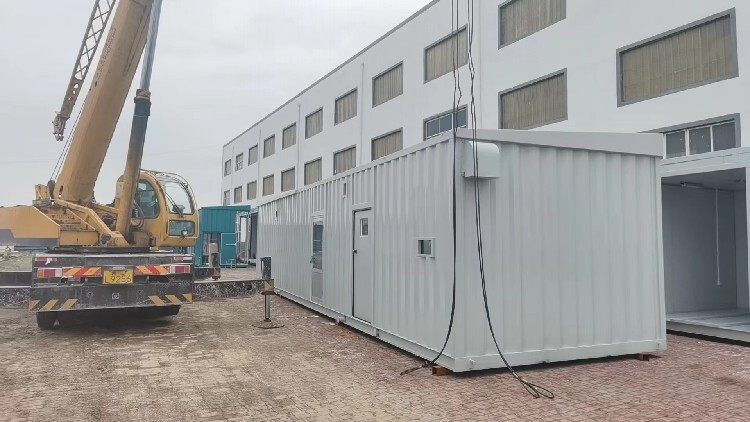

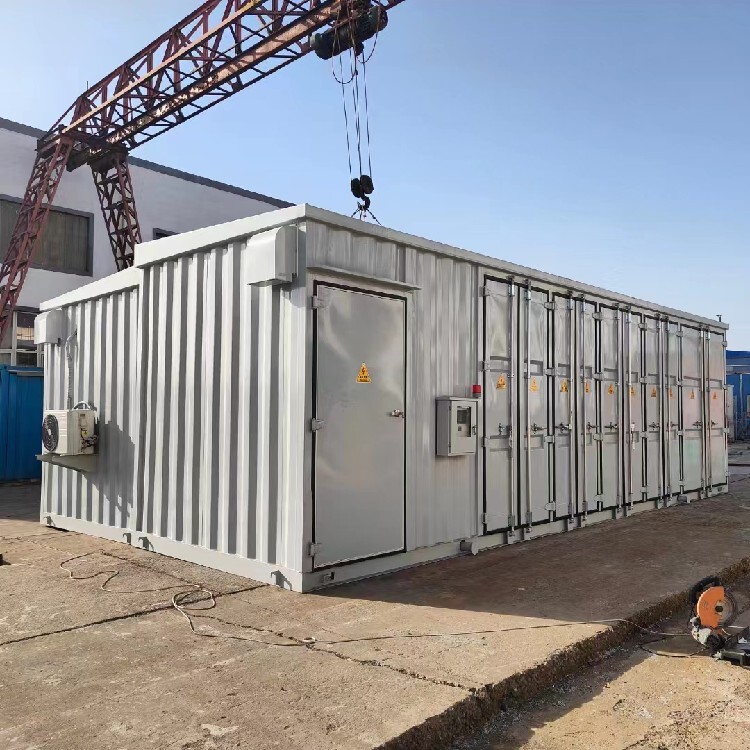

預制艙式變電站是由艙體、二次設備、高壓柜、艙體輔助設施等組成。將它們在工廠內完成制造、組裝、配線、調試的工作，并作為一個整體設備運輸?shù)焦こ态F(xiàn)場吊裝。

預制艙應良好的防火性能，艙體壁板需內部或者外部著火時的性能水平為耐火3小時以上,3小時內艙體外殼具有完整性及防火性。
預制艙排煙設計應符合現行國家標準GB50016《建筑設計防火規范》的規定，電氣配電裝置預制艙應設置機械排煙裝置；且當火災發生時，送、排風系統、空調系統應能自動停止運行。
預制艙消防供電及應急照明設計應符合現行國家標準GB50229《火力發電廠與變電所設計防火規范》的規定。
預制艙檢修走廊內設置通道照明燈，足夠的照度，方便箱體內部的檢修和試驗。
預制艙檢修走廊兩端分別設置事故照明，并在全站停電的情況下能夠自動啟動，檢修走廊內的事故照明。

為確保艙體的高低壓、自動化等設備的可靠運行，并實現、防塵、防潮、防凝露，預制艙艙體均需要密封。采用硅橡膠或三元乙丙材料制作的密封條，高壓和低壓的進出線電纜孔采用方便于密封的敲落孔，為確?，F(xiàn)場電纜連接后的有效密封，預制艙廠家應隨設備配置電纜多徑密封件。
預制艙外殼形狀應不易積塵、積水，艙體頂蓋應有明顯散水坡度，不應小于5%，頂蓋邊沿應設有滴水沿，防止雨水回流進入艙體。艙體制作盡可能少用外露緊固件，以免螺釘穿通外殼使水導入殼內；對穿通外殼的孔，均應采取相應的密封措施，若實在無法避免使用外露緊固件，則選用不銹鋼緊固件，防止緊固件生銹。
艙體外觀色彩大方、協調、無光污染，內部色彩要與艙體內部安裝的電器設備顏色相協調。

艙體保溫與耐寒要求
1）預制艙艙體采用的保溫措施與工藝：采用雙層鋼板（內部填充物采用建設部許可聚氨酯防火保溫材料，確保整個預制艙的保溫和防火性能）+環保金屬裝修層或非金屬圍護材料；門板厚度不低于50mm，達到“24墻”保溫功效。
2）艙體門板應采用保溫措施，內門板相對于外門板處于懸浮狀態（點接觸），小間隙不小于3mm,?內門板和外門板之間填充阻燃發泡材料(聚氨酯)，密度37kg/m3,內門板和外門板的熱傳導率減少至2%。
3）艙體內設置自動溫控系統，并加裝工業型加熱裝置，具備長時間加熱功能，不得采用民用電暖氣或暖風機，以艙體內的運行環境的穩定性。
4）高低壓艙體同時具有自動啟停空調系統和高濕排風裝置，在各個隔室溫度50℃或低于0℃時自動啟動空調，調節向內溫度，當箱內相對濕度80%，自動啟動進風風閥和排風軸流風機，確保各個隔室內設備，尤其是自動化設備可靠運行，溫度、濕度控制器的返回門限為啟動值－6。
5）空調：為設備可靠運行環境，艙體內裝工業空調系統。 ???????
6）艙體內設驅潮裝置，內部元件不發生凝露。

預制艙艙體的密封與通風處理
1）艙體密封均需采用硅橡膠或三元乙丙材料制作的密封條，高壓和低壓的進出線電纜孔采用方便于密封的敲落孔，并在艙體內隨機配置敲落孔用密封膠圈。
2）廠家應該解決好艙體密封和自動排風的矛盾，排風要進行多道防塵處理，防塵網應方便拆裝和清洗。
3）排風的風機采用進口、命、免維護軸流式風機；風機的數量應滿足排風和除濕的要求。

預制艙抗震要求
艙體采用艙柜一體化技術、預制艙艙體骨架為焊裝一體式結構，應有足夠的機械強度和剛度，滿足抗震能力要求，
預制艙緊急逃生措施
1）預制艙通道門板上需設置“推杠式”緊急逃生門鎖，滿足人員緊急逃生要求。
2）門鎖需滿足防火要求，高可靠，命。
3）緊急逃生通道設置醒目的安全出口指示，相關通道指示設備均需考慮應急電源，以其可靠指示。

預制艙艙體接地
預制艙的艙體底架上應設接地導體，該接地導體上應設有與接地網相連接的固定接地端子，與預制艙內各設備接地和保護接地相連，并應有明顯的接地標志。接地端子為直徑不小于12mm的銅質螺栓。預制艙的金屬骨架，高配電裝置、低配電裝置和變壓器室的金屬支架均應有符合技術條件的接地端子，并與接地導體可靠地連接在一起。預制艙每臺艙體的底架外部應至少設有4個明顯的接地點，該接地點應采用銅板與可靠底架焊接，并配有直徑不小于12mm的銅質螺栓，以便現場進行艙體與基礎接地網的連接。
