一、設備概述

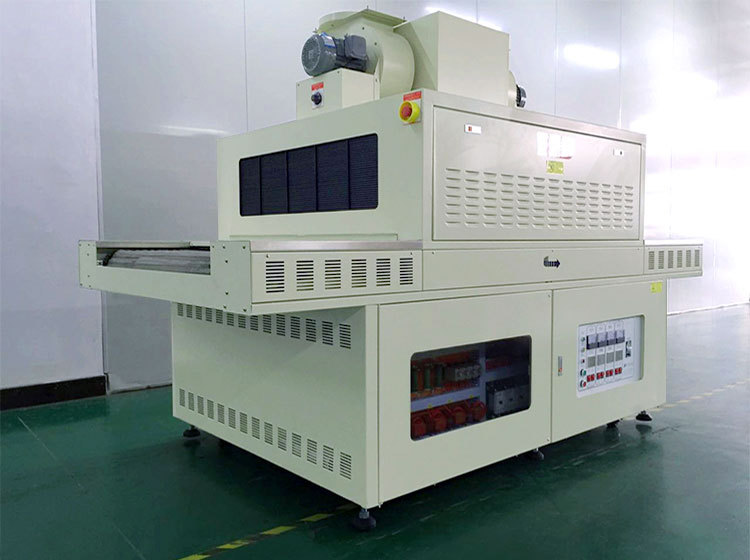

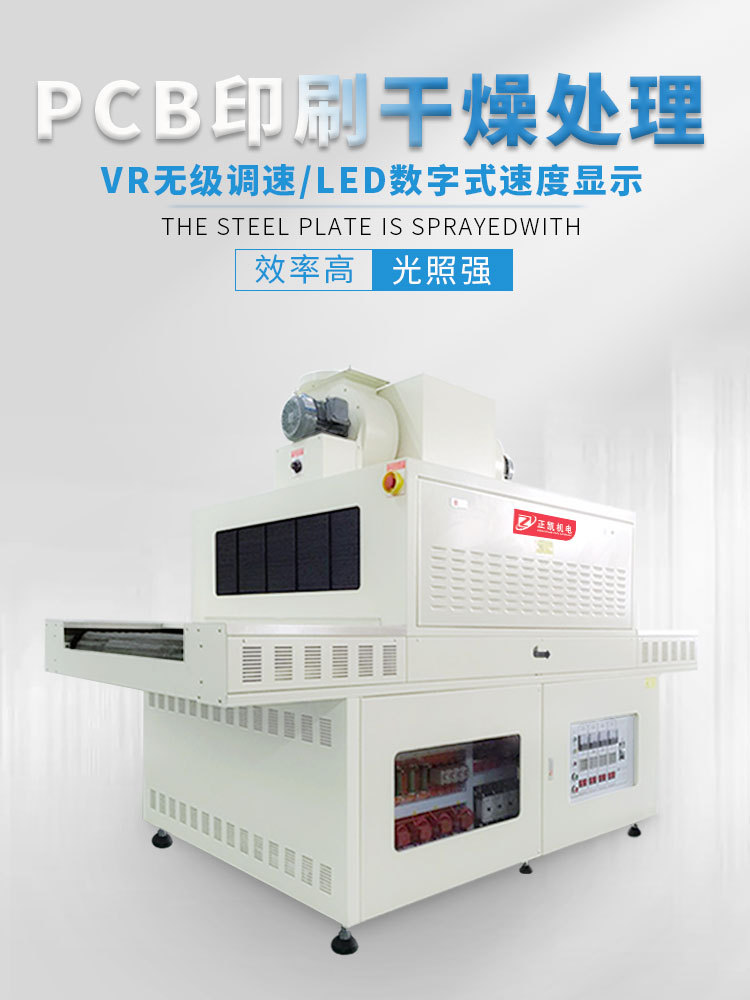

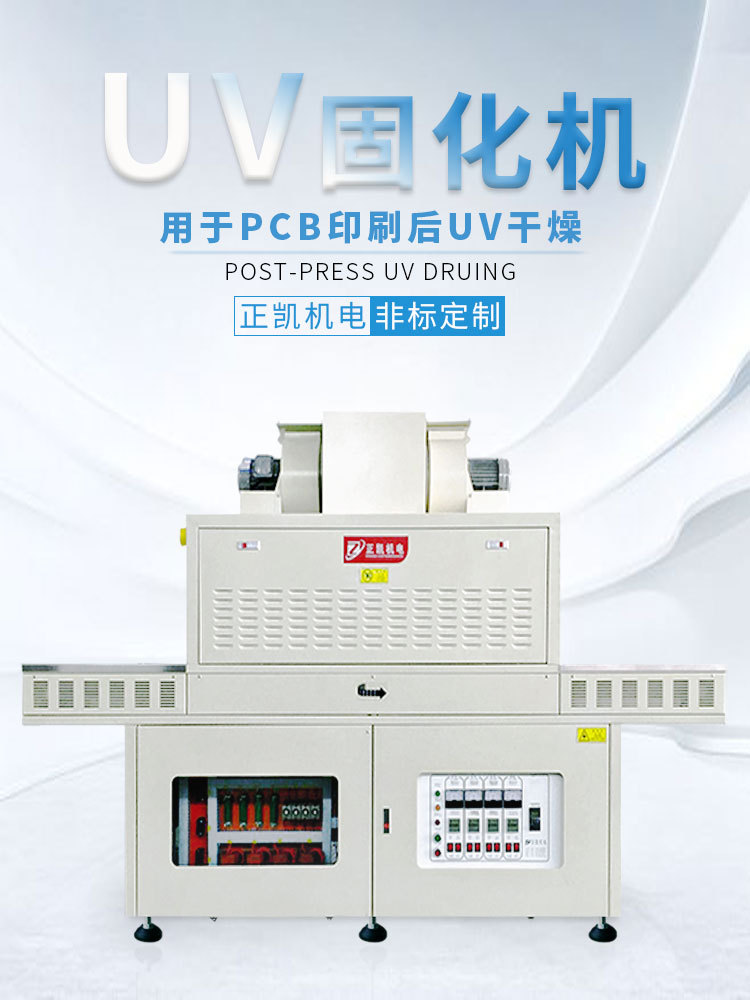

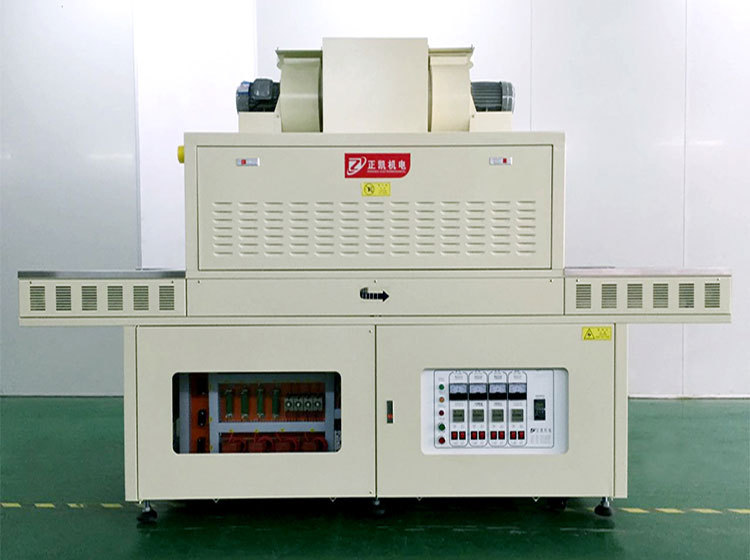

UV干燥機主要用于PCB印刷后UV干燥。
二、設備規格以及主要技術指標
◆有效寬度：1000mm
◆機型結構：進出料口高50mm,進料段長600mm、UV段長1800mm、

出料段長600mm、總長度2800mm、總寬度1450mm、總高度2040mm、

輸送網面距地高870+50mm。
◆U V發光長：發光長1000mm,可80W/120W強弱光切換.
◆燈管：采用英國Alpha-Cure的12KW金屬鹵素?zé)?支
◆材質：內外采用SS41#鋼板經防銹處理后靜電噴涂60#淺沙色
◆燈管壽命：每次點燈在4小時以上，燈管使用1000小時以上
◆反射罩：鋁合金反射罩配合新型進口鍍鈦反射鋁片，反射、光照強；
◆傳動系統：傳動馬達采用渦輪減速馬達，輸送網采用STS力骨加鏈條不銹鋼

輸送網，MAX輸送速度12M/min，VR無級調速，LED數字式速度顯示。
輸送方向面對機臺控制面板由左往右輸送。
◆控制面版：UV燈電流表、點燈運轉積時器、超溫指示燈、點燈完成指示燈、

電源指示燈、啟動開關、停止開關、UV燈開關、強弱光切換開關。
◆生產周期：（按生產工藝要求）
◆工作尺寸：W1000mm×L2800mm×H50mm
◆設備尺寸：約L2800mm x W1450mm x H2040mm
◆重量：約750Kg
◆電源：AC 380V三相50Hz 50KW
