﹥吊頂式射流機組設計選型：

采用球型噴品作為送風口的遠程射流空調機組與普通吊頂式空調機組不同，這種空調機組不接風管，主要用于遠距離直接送風?？照{(diào)機組的熱工性能參數計算與普通空調機組相同，設計選型主要是氣流組織計算。對于某建筑物，當送風距離、空調機組安裝高度、送風溫度、室內溫度、送風量大致確定后，需要選擇合適的遠程射流空調機組，使該機組風口送出的冷熱射流可以滿足以下要求：

◆冷熱風送到位置；

◆冷射流不會中途下落，導致人體不適；

◆熱風可以達到要求的送風距離和位置；

◆末端溫差滿足設計要求；

設計選型應考慮多個機組送風口之間的相互影響和共同作用。射流的擴散寬度大約是射程的0.4倍，機組布置密度以略小于擴散寬度為宜。

如機組緊貼天花板，應考慮貼附的影響。貼附氣流射程約是一般氣流的1.4倍。

﹥吊頂式射流機組箱體結構：

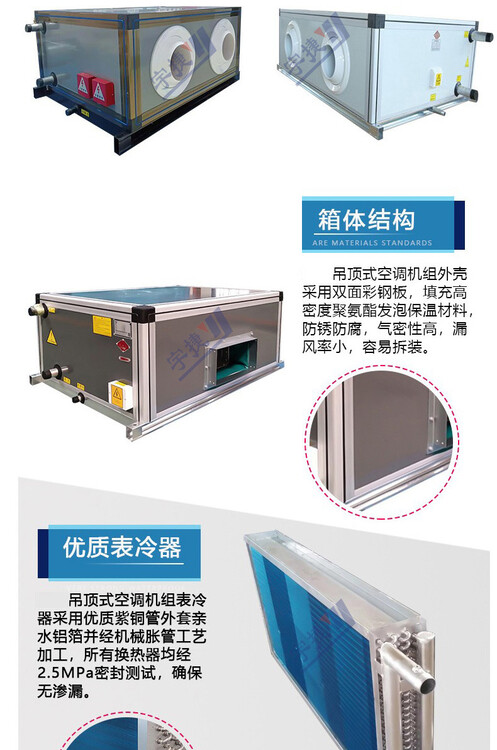

◆面板采用整體高壓發泡技術，內外層面板預制成型，預壓沖注聚酯進行整體高壓發泡，使內外板材與聚酯形成一個整體，具有強度高、保溫性能好、隔音性能、漏風率低、防腐蝕能力強等特點。

◆面板與面板的連接采用鍍鋅板框架支撐，機械強度高，耐腐蝕，外形美觀。

◆面板與框架及其它聯接件之間的密封，采用高彈性的密封條，使箱體密封性好，漏風率低。

﹥吊頂式射流機組是如何送風的?

隨著經濟的快速發展和人民生活水平的不斷提高，人們對生活環境舒適度的要求也越來越高，無可否認，現在無論去到哪里，似乎都有空調了，商場里、車站內、醫院等。

而且大多是中央空調，夏天清涼舒適，冬天溫暖怡人。

然而，在工業場所等高大空間應用比較多的地方，傳統中央空調方式由于廠房結構設計、機組設計與選型等各種原因，具有較大的能源消耗。有的室內空間無法安裝風管，一款既節能又可無風管遠距離送風的機組應運而生。

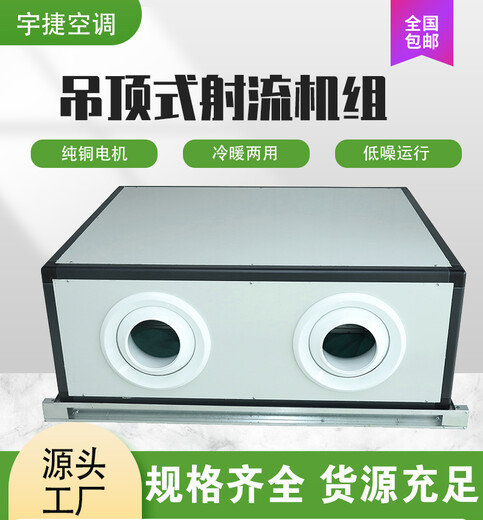

射流空調機組，是一種中央空調末端設備，其出風口采用球形風口，具有遠程射流功能，送風距離遠，一般用于高大空間、空曠的區域。

高大空間建筑對空調有特殊性要求，其空間高、地板面積大的特點，給空調設計，尤其是氣流組織設計帶來不少難題。夏天需要送冷風，冬天需要送熱風，這也是個很棘手的問題，常常顧此失彼。

射流空調機組在具備冷卻、加熱、干燥、加濕功能的同時，可實現無風管遠距離直接送風，具有節省空間，降低層高，一次性投資大幅度減小，運行費用低等特點，同時機組送風角度可在60°范圍內自由調節，確保冷熱風送到位置，創造出舒適的空調環境。

通過強制射流實現遠距離送風，取消了傳統中央空調的送風和回風管道，只保留水管，真正實現了無風管送風。通過可調節的變流形風口，實現冷熱送風的不同流形，使制冷和供暖在同一設備中兼顧。

相對于傳統空調熱風難送和溫度分層，射流空調機組在實現遠距離送風的同時，可調整氣流的流態。通過調整氣流的徑向和縱向流速，使之適應不同溫度、不同高度對氣流的要求，即能滿足空調要求，又能滿足舒適度要求，達到良好的使用效果。

通過多功能組合，在同一設備上實現制冷、供暖、通風、熱回收等功能，并且可進行模塊化處理，使用更加靈活，設計也更加簡便。

遠程射流空調機組系分體式中央空調系統，可根據大空間的實際生產條件、工況變化靈活地進行調整。在工廠條件下，可根據生產布局，生產周期，集中或分散處理，減少采取集中空調造成的能量損失。

﹥吊頂式射流機組安裝說明及維護使用：

 ◆安裝說明

1、機組安裝時確保水平，吊裝機組的吊具要有足夠的強度確保牢團。嚴禁機組傾斜，防止冷凝水外溢。

2,機組的四周應留有800mm以上的檢修空間，并過濾器能方便抽出便于機組維修。

3、機組冷凝水管須設水封，且水封設置需按附圖所示設置，否則易導致排水不暢從而漏水。

4、外部管路清洗干凈方可與換熱器連接，以免損壞換熱器或堵塞換熱器。

5、換熱器接水管為上進下出，在進水口處應加裝截止閥、過濾器。

6、機組安裝定位及外部管路連接時，應避免機組水管過分受力，以免損壞相關部件。

7、機組的進出風口與風道間應有軟管過渡，與機組連接的風道和水管的重量不得由機組承受。

8、機組供電電源為380V、50Hz。電源符合要求方可與電機相聯，接通電源后，應檢查風機轉向是否正確，如反轉，應停機將電原相序改變。

9、風機電機應有良好的接地，另須有過載、過熱、缺相等其他可靠保護。另電機功率大于15時應實施將壓啟動。

◆維護使用

1、機組冷熱媒應為潔凈的軟化水，冷凍水進水溫度一般為7℃，低不得低于5℃，熱媒進水溫度一般為60℃，高不應超80C,特殊情況須在訂貨時注明，我公司可針對特殊情況進行優化設計

2、冷（熱）水在換熱器內的流速宜調至0.61-1.8m/s,其工作壓力不超過1.6Mpa。

3、冬季嚴寒地區及全新風機組開機制熱時，應先開加熱器5-10min,再啟動送風機，防止大量冷空氣在換熱器內形成冰塞；停機時應先關閉新風閥，后關閉加熱器，后關閉法風機。

4、機組在冬季長期不用時，應將盤管內存水排空，并用壓縮空氣吹干，如存水不能吹干凈，應在管內加防凍液。如機組在冬季短時間暫時不運行，應管內有熱水循環，以防銹、防凍，除冬季外，換熱器在其他季節停用時，也應將換熱器充滿水，以減少銹蝕。

5、過濾器應定期清洗，以機組使用效果，如發現風量減小，一般為過濾器積塵過多所致

6、機組運行二至三年后，應進行全面保養，清除換熱器管內水垢，用壓縮空氣或水清洗換熱器翅片。風機、電機等潤滑部位應定期加注潤滑油。

7、換熱器的冷凝水管須安裝水封，并確保排水通暢，水封用戶自備。

8、機組供電電源為380V/50Hz,機組應接在具有過載、短路及過熱等保護裝置的電源上，機殼須接地。

吊頂式射流機組選用的換熱器及水盤具有以下特點：吊頂式空調機組采用空調銅管套鋁翅片工藝，整體機械漲管一次完成，管片結合緊密，傳熱；翅片為表面波紋片，換熱，運行維護、清潔方便。翅片沖孔為雙翻邊，片間距均勻，氣流速度均勻，傳熱均勻，考慮風阻、水阻、風機電機功率、換熱面積等因素，通過計算機輔助優化設計，使片間距達到優值，水路流程設計不同尺寸換熱器的水速和進出水溫差保持在合理的范圍內，并從根本上解決了管內積水和淤氣的問題，用戶安全有效地使用。采用美國OAK的高速沖床沖制的翅片，沖片過程中加入的OAK油在翅片成型后自然揮發，不留油跡，在機組運行的標準風速下不帶水。的換熱器計算軟件，確保產品設計更準確、合理。換熱器的常規氣密檢測壓力為2.0MPa,運行大工作壓力為1.6MPa。

另外，用于蒸汽加熱器固定端板上的銅管穿孔設計成二次翻邊孔，允許換熱器的銅管在機組工作中能夠順暢位移，從而防止汽水撞擊、熱應力過大產生的銅管拉裂現象。機組的凝水盤采用鍍鋅鋼板制造，機組的底座為鍍鋅鋼板折彎成型，該底座具有外型美觀，強度高，吊裝方便，經濟實用的特點。

吊頂式射流機組、吊頂式空調機組、吊頂式新風機組、吊頂式空調器、吊頂式射流空調機組、吊頂式空氣處理機組、立柜式射流機組、臥式射流機組的產品優勢已講解完畢。還有想要咨詢了解的隨時撥打我們德州宇捷廠家的電話，會有的技術人員為大家講解。
